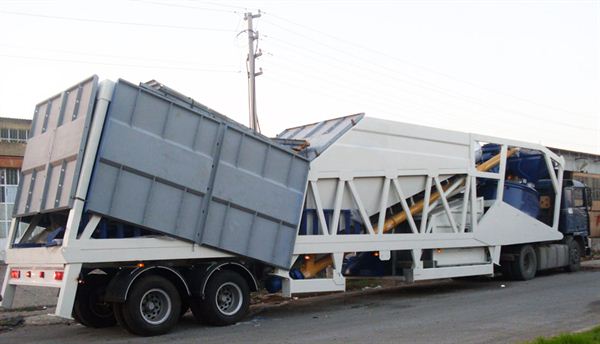

MOBİL BETON SANTRALİ


AGREGA SİLOSU ve KANTARI
KAPASİTE                              : 40 m3
DÖKÜŞ KAPAĞI                   : Her göz için 2 adet
PNÖMATİK SİSTEM             : 8 adet 63/225
KUM VİBRATÖRÜ               : 2 adet 100/3
TARTIM KAPASİTESİ          : 2000 kg

BUNKER HACMİ                  : 1.5m3
BUNKER VİBRATÖRÜ        : 1 adet 300/3

BANT EBADI                         : 800 x 4 mt 1 adet

MİKSER YÜKLEME BANDI
EBAD                                       : 1 adet 800x9,5 mt

ÇİMENTO SİLOSU
KAPASİTE                              : 30 ton
DOLUM BORUSU                 : 4 ‘’

SİLO FİLTRESİ                      : 19 m Jet Pulse Mix / İtaly

BASINÇ VALFİ

ÇİMENTO HELEZON KONVEYÖRÜ (2 adet)
EBAD                                       : Ø219x10 mt
KAPASİTE                              : 50 ton/h

ÇİMENTO TARTIM BUNKERİ
TARTI KAPASİTESİ              : 750 kg
PNOMATİK KLAPE              : 2 adet Ø 250 mm
VİBRATÖR                             : 1 adet 100/3

SU TARTIM BUNKERİ
TARTI KAPASİTESİ              : 250 kg
PNOMATİK KLAPE              : 1 adet Ø 150 mm

MİKSER
YÜKLEME KAPASİTESİ     : 2 m3
BETON KAPASİTESİ            : 1.5 m3
MOTOR REDÜKTÖRÜ         : 55 kw
PALETLER                              : Hardox-400
AŞINMA PLAKALARI         : Hrdox-400 10 mm
HİDROLİK BOŞALTMA KAPAĞI : 1 adet

BASINÇLI HAVA TESİSATI
KOMPRESÖR                         : 4 kw motor
 300 lt depo hacmi
 8 kg / cm3 işletme basıncı

ANA ŞASE TAŞIYCI KONSTRÜKSİYON
Santralin ana şasesi iki dingillidir. Çift dingil (8 adet teker) üzerine monte edilmiştir. Ayaklar ve santral standartlara uygun olarak profil ve sactan imal edilmiştir. Şartnamelere uygun olarak King Pinlidir. Fren tertibatı mevcuttur. Çalışma anında yükleri almak için 2 sabit, 4 katlanır ayak mevcuttur. Treyler üzerinde standartlara uygun tüm lambalar ve tesisat mevcuttur.

KUMANDA KABİNİ
Kabin santral üzerine montelidir, ayrı olarak taşınmasına gerek yoktur.

MOBİL BETON SANTRALİ OTOMASYONU
Temel otomasyon sistemi
Santral otomasyonu tam otomatik olarak kumanda paneli üzerindeki dokunmatik ekrandan çalışmaktadır.

Kumanda ve kontrol işlemleri PLC ile gerçekleştirilmektedir. İleri seviye PLC programları ve hata kontrol algoritması ile maksimum kapasitede oldukça yüksek tartı ve dozaj hassasiyetleri elde edilir.

Güç ve kumanda panosu ağır çalışma şartlarına dayanıklı olarak imal edilir ve her türlü elektirksel koruma tedbiri alınır. Güç panosunda SİEMENS malzemeler kullanılmaktadır.

Operatör panel ekranından her türlü parametre ayarı, reçeteleme ve kalibrasyon işlemlerini yapabilir. Proses,arıza ve üretim bilgileri alınabilir.

Işıklı mimik diyagram üzerinden manuel ve otomatik çalışma yapılabilir. Panel üzerindeki dijital göstergelerinden akım ve gerilim değerleri izlenebilir.

Her türlü parametrenin düzenlenmesi, alınması ve kalibrasyon işlemleri operatör panalindeki ekrandan yapılabilmektedir. Proses, üretim ve hata iletisi alınabilmektedir.Mobil beton santralimiz aşağıdaki çizime göre yapılmaktadır
